技术|直流充电桩的构成及分类

　　1、基本构成

　　直流充电桩的基本构成包括动力电源输入、功率变换单元、输出开关单元、充电电缆和车辆插头，以及控制电源、充电控制单元、人机交互单元，也可包括计量等功能单元。充电桩构成原理框图见图1。

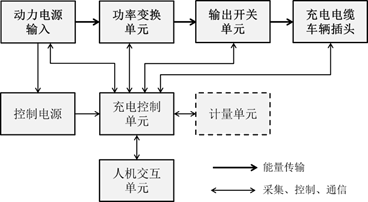

　　图1  充电桩构成原理框图

　　注：图1中实线框内为充电桩基本构成单元，虚线框内为可选构成单元。

　　解读：动力电源输入可以是交流电源输入也可以是直流电源输入；当动力电源为交流时，功率变换单元将动力输入电源转换为充电所需的直流电；输出开关单元控制直流输出回路通断；控制电源为充电控制单元供电；充电控制单元负责充电桩运行控制、车辆交互、人机交互、平台通信等业务功能的实现；人机交互单元提供人机交互功能；计量单元提供计量功能。

　　2　充电桩分类

　　2.1　按使用环境条件

　　2.1.1　正常使用环境

　　充电桩按照正常使用环境分类：

　　a)   室内使用充电桩；

　　b)   室外使用充电桩。

　　解读：室外使用的充电桩外壳防护等级要求IP54; 室内使用的充电桩外壳防护等级要求IP32。

　　2.1.2　特殊使用环境

　　可根据GB/T 18487.1－2015中14.2节规定的特殊使用条件分类。

　　2.2　按安装使用场所

　　充电桩按照安装使用场所分类：

　　a)   非工业环境使用充电桩；

　　b)   工业环境使用充电桩。

　　2.3　按使用对象

　　充电桩按照使用对象分类：

　　——公用型充电桩：对普通公众开放，使用运营商的支付方式进行充电。

　　——专用型充电桩：只对特定车主或车辆提供充电服务，不对普通公众开放。

　　2.4　按充电桩输入特性

　　充电桩根据与其连接的供电系统分类：

　　a)   交流电网（电源）供电充电桩；

　　b)   直流电网（电源）供电充电桩。

　　2.5　按安装方式

　　充电桩按照安装方式分类：

　　a)   落地式充电桩，见图2；



　　b)   壁挂式充电桩，见图3。



　　图2 落地式安装

　　图3 壁挂式安装

　　2.6　按结构形式

　　充电桩按照结构形式分类：



　　a)   ，见图4；



　　b)   一体式充电桩，见图5。



　　图4 分体式充电桩

　　图5 一体式充电桩

　　2.7　按车辆插头数量

　　充电桩按照车辆插头数量分类：

　　a)   一机一充式充电桩，见图6；



　　b)   一机多充式充电桩，见图7。

　　注：图中以落地、一体式为例。

　　图6 一机一充式充电桩

　　注：图中以落地、一体式、两个车辆插头为例。

　　图7 一机多充式充电桩
